プローブカードの成長予測：2032年には5460百万米ドルに到達へ
プローブカード世界総市場規模
半導体プローブカードは、ウエハテスト（CP：Chip Probing）工程において、テスターとウエハを接続する中核的なインターフェース消耗部材です。プローブがチップのパッド／バンプに接触することで電気信号の伝送および機能・特性評価を実現し、封止前に不良品を選別することでコスト削減と歩留まり確保に寄与します。

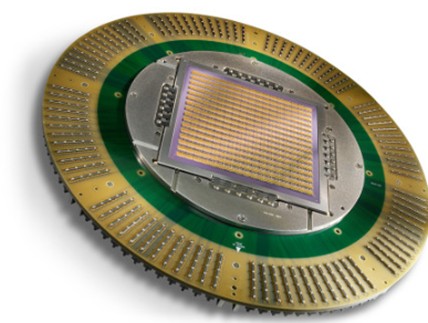

図．プローブカードの写真
YH Researchの最新レポート「グローバルプローブカードのトップ会社の市場シェアおよびランキング 2026」によるとのグローバルプローブカードの市場は2025年の3411百万米ドルから2032年には5460百万米ドルに成長し、2026年から2032年の間にCAGRは7.0%になると予測されている。
プローブカードの世界的な市場駆動要因
1.半導体ウェハテスト需要の持続的成長：
世界の半導体産業における生産能力拡大とチップ出荷量の増加に伴い、すべてのウェハはダイシング前に電気的特性テストを実施し、歩留まりを確保する必要がある。ウェハテストの中核的消耗品であるプローブカードの需要は、ウェハテスト回数と直接的に比例しており、最も基本的な継続的駆動要因である。
2.ウェハレベルパッケージと先端パッケージの普及：
パッケージ工程が前工程側にシフトする中、ウェハレベルでのテストは封止前後で複数回実施する必要がある。異種集積やチップレットアーキテクチャでは、高さや材質の異なるパッドに同時に接触できるプローブカードが要求され、多層セラミック基板プローブカードや大口径プローブカードの需要が顕著に増加している。
3.12インチウェハ生産ラインにおけるテスト効率の極限追求：
大口径ウェハは一枚当たりの価値が極めて高いため、テスト工程では速度と歩留まりの両立が求められる。これにより、マルチサイト並列テスト対応プローブカードの需要が高まっており、単位時間当たりにより多くのチップに接触し、チップ単価あたりのテストコストを低減することが要求されている。

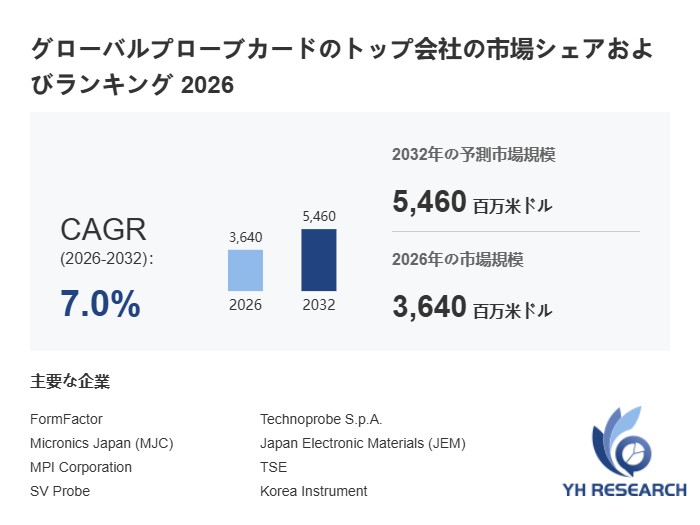

図.プローブカード世界総市場規模
上記の図表／データは、YHResearchの最新レポート「グローバルプローブカードのトップ会社の市場シェアおよびランキング 2026」から引用されている。
グローバルプローブカード市場は、半導体の高性能化・高集積化の進展を背景に、今後も堅調な成長を維持する拡大トレンドにあります。
2025年 市場規模：3411百万米ドル
2026年 市場規模：3640百万米ドル
2032年 予測市場規模：5460百万米ドルに到達見込み
2026～2032年 CAGR（年平均成長率）：7.0%
プローブカードの世界的な将来発展機会
1.背面給電と埋め込み電源レールなど新アーキテクチャのテスト需要：
将来のトランジスタへの給電がウェハ表面から背面に移行することで、パッドの位置や材料が変化する。背面パッドテストに対応する新型プローブカードの開発が、次世代技術の重要ポイントとなる。
2.フォトニック集積回路テストのブルーオーシャン市場：
シリコンフォトニクスチップの応用拡大に伴い、そのテストには従来の電気プローブではなく、特殊な光ファイバープローブアレイが必要となる。フォトニックICウェハレベルテスト向け光プローブカードの開発は、全く新しい高付加価値な細分化市場を開拓する。
3.極低温環境下でのテスト応用：
量子コンピューティングチップはミリケルビン温度でのテストが必要であり、極低温下でも導電性と機械的安定性を維持するプローブ材料が求められる。低温対応プローブカードの開発は、先端研究や先端技術市場への参入機会となる。
プローブカードの世界的な発展阻害要因
1.プローブカード設計の高度なカスタマイズ性に起因する長納期と高コスト：
ほとんど全てのチップに専用プローブカードが必要であり、設計から納品まで数週間から数ヶ月を要する。この高度なカスタマイズ性により在庫管理が困難となり、一枚あたり数万〜数十万ドルに上るコストが中小規模のチップ設計会社にとって資金負担となる。
2.テスト周波数の継続的向上に伴う信号整合性の課題：
テスト周波数がミリ波帯に近づくにつれ、プローブ自体が信号伝送のボトルネックとなる。信号クロストーク、伝送損失、インピーダンス整合などの問題は解決が極めて困難であり、材料、設計、プロセスに対する継続的な技術的挑戦となっている。
3.グローバルサプライチェーンの変動が主要原材料に与える影響：
高純度タングステン‐レニウム合金、特殊セラミックス原料、精密セラミックグリーンシートなど、プローブカードの主要原材料のサプライヤーは特定地域に集中している。地政学的緊張や自然災害などによる供給途絶や価格高騰は、プローブカードの生産と納品に深刻な影響を及ぼす可能性がある。
